Montageplattenfeld
Beschreibung Schrank mit Montageplatte für den freien Ausbau

Sammelschienenraum Hilfsgeräteraum Kabel- anschluss- raum Geräteraum

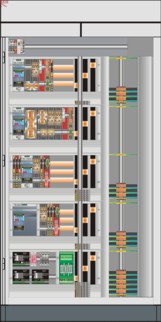

Bild 1: Ansicht Typ A

Bild 2: Feldschiene Typ B
Montageplattenfelder sind Hochstromenergieverteiler in modularer Aufbautechnik. Die Gehäuse sind fabrikfertig und typgeprüft nach VDE 0660 Teil 500/4-94 (EN 60 439-1). Die Nennisolationsspannung beträgt 690VAC. Das Gehäuse besitzt die Schutzklasse I (Schutzerdung) und die Schutzart nach VDE 0470 Teil 1 mindestens IP4x (bei Be- und Entlüftung IP 3x). Das Gerüst ist freistehend und in Mehrfach-Schrankbauform für Reihenaufstellung konzipiert. Ausführung in stabiler, verwindungssteifer Profil- Gerüstrahmen- Konstruktion aus Stahlblech mit Pulverbeschichtung (beständig gegen Säuren, Laugen, Treibstoffe). Seiten-, Dach- und Rückenblech sind ebenfalls pulverbeschichtet und nachträglich montierbar. Entsprechend der waagerechten Sammelschienengröße werden die Gehäuse in den Feldhöhen 2000/2200/2600mm, der Feldbreite für Typ A von 1000mm und Typ B von 800mm (je nach verwendeten Schrankfabrikaten) und den Feldtiefen von 400/600/800mm im Konzept verwendet. Die innere Unterteilung erfolgt grundsätzlich in folgende Funktionsräume:

Auf Grund dieser inneren Unterteilung können die Türen nur folgende Ausführungen besitzen:

  • Form 1 (die Tür schließt Geräte-, Kabelanschluß- und Hilfsgeräteraum ab. Sammelschienenraum wird separat mit einer Frontblende abgedeckt. Es gibt keine inneren Schottungen zwischen den einzelnen Funktionsräumen),
  • Form 2b (der Sammelschienen - und Geräteraum erhält je eine Tür und zusätzlich erfolgt eine innere Schottung zwischen Sammelschienen- und Geräteraum).

Weitere innere Unterteilungen sind möglich, je nach verwendeten Schrankfabrikaten und -typen (siehe Kapitel innere Unterteilung).

Zur Abführung der inneren Verlustleistung werden im Dachblech oder wenn möglich im oberen Teil der Rückwand des Schaltschrankes entsprechende Lüftungsschlitze eingebracht. Eine rechnerisch analysierte und entsprechend festgelegte Be- und Entlüftung einer Schrankeinheit gewährleistet die Einhaltung vorgegebener Grenztemperaturen. Die so optimierte natürliche Wärmeabführung durch Konvektion sowie ein verlustleistungsarmer Aufbau bzw. Anschluß der Schaltgeräte und Sammelschienen erlaubt eine optimale Schaltgerätebestückung.

Sammelschienenraum

Die waagerechte Hauptsammelschiene ist über eine Blende von vorn zugänglich und stehend im vorgesehenen Sammelschienenraum angeordnet, so das nur innerhalb des Feldes die Versorgungsverbindungen zum Geräteraum nach unten auszuführen sind. Die Zugangs- und Anschlußschienen werden über Lichtbogenbarrieren geführt. Das Hauptsammelschienensystem ist von Feld zu Feld geschottet, die Sammelschienen werden über Lichtbogenbarrieren zu den benachbarten Feldern geführt. Die Kurzschlußfestigkeit des Hauptsammelschienensystems ist typgeprüft. Die PE- Schiene wird separat  im vorderen unteren Kabelanschlußraum aufgebaut.

Feldverteilschiene

Die Versorgung der Modulebenen, von der waagerechten Hauptsammelschiene, erfolgt über ein Flexiband (lammelierte Cu- Schiene 10x16x0,8) oder Cu-Schiene (30x10mm) die von Ebene zu Ebene über eine Klemmplatte geführt werden. Diese Klemmplatten sind für 450A auszulegen, um die waagerechten Cu- Schienen (30x5mm) zu versorgen. Die Leistungs-, Steuerspannungs- und Busklemmen werden über zwei parallel senkrecht verlaufende Hutschienen, die sich über die gesamte Feldhöhe erstrecken, angereiht.

Sammelschienenraum Hilfsgeräteraum Kabel- anschluss- raum Geräteraum . Sammelschienenraum Hilfsgeräteraum Geräte- raum Kabelanschlussraum . .

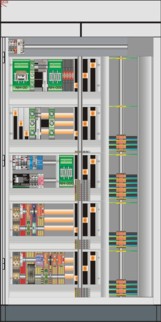

Bild 3: Ansicht Typ A

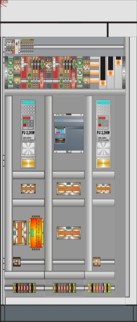

Bild 4: Feldschiene Typ A Bild 5: Ansicht Typ B Bild 6: FeldschieneTyp B

Querverdrahtungs- oder Hilfsgeräteraum

Der Querverdrahtungs- oder Hilfsgeräteraum ist immer in der oberen ersten Modulebene positioniert. Dieser dient zur Aufnahme der Baugruppen zur Steuerspannungserzeugung und deren Verteilung in den Geräteraum sowie zur Weiterleitung ins Nachbarfeld.

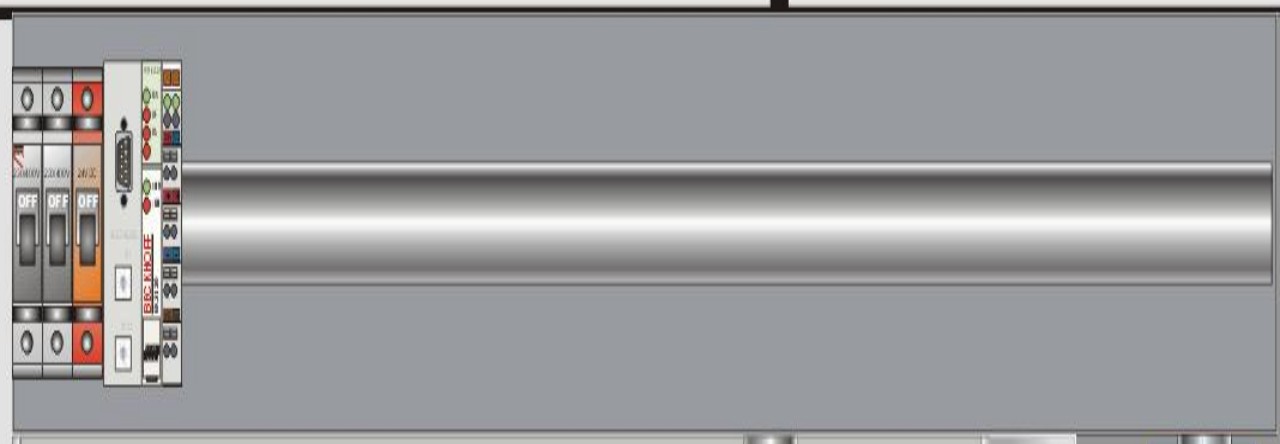

Bild 7:
Querverdrahtungsraum

Geräteraum

Der Geräteraum (Breite 800mm) gliedert sich in fünf Ebenen, der durch drei verschiedene Modultypen belegt werden kann.

Motorische Abgänge bis 45kW (Adaptermodul Bild. 8, Schrank TypA Bild. 3) werden über ein 60mm Sammelschienensystem (30x5mm Cu) mit Energie versorgt. Neben den motorischen Abgängen werden auch Reitersicherungselemente für Schmelzeinsätze, Frequenzumrichter bis 4kW, NH- Trenner bis 225A und Leistungsschalter/Trenner bis 200A direkt auf diesem Sammelschienensystem montiert. Dies geschieht mit Hilfe von Geräteadaptern mit den notwendigen Breiten. Auf diesen können Schutz- und Schaltgeräte montiert und direkt eingespeist werden. Ein Geräteadapter kontaktiert direkt und kurzschlußfest auf dem Sammelschienen und ermöglicht auf diese Weise die "schmelzsicherungslose Bauweise". Durch die Entwicklung und Verfügbarkeit von "eigenfesten" Motorschutzschaltern (mind. 50kA) sind Vorsicherungen in dieser Bauweise nicht mehr notwendig. Die Geräteadapter überbauen das Schienensystem und decken alle spannungsführenden Teile berührungssicher gemäß VBG4 ab.

Bild 8:
Adaptermodul (Schranktyp A)

Installationsgeräte (wie z.B. Automaten, LSFI, D02, Linocur geschalten oder ungeschalten, siehe Installationsmodul Bild. 9, Schrank TypA Bild. 3) werden auf Hutschiene, in zwei Ebenen, befestigt und über ein NH-000 3-polig (Back-up Schutz dient der kurzschlußfesten Absicherung), von der zugehörigen verkürzten 60mm Sammelschiene (30x5mm), mit Energie versorgt.

Bild 9:
Installationsmodul (Schranktyp A)

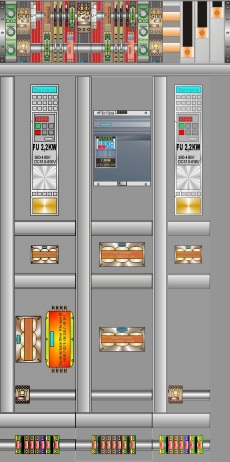

Motorische Abgänge ab 55kW (Frequenzumrichter ab 4kW) werden auf der Montageplatte befestigt (Montagemodul Bild. 10, Schrank TypB Bild. 5). Im oberen Teil ist es mit einem Sammelschienensystem 60mm Phasenabstand (30x5mm Cu) ausgestattet, von wo aus die Energieversorgung sowie Absicherung und Positionierung der Zusätze erfolgt.

Bild 10:
Montagemodul (Schranktyp B)

Kabelanschlußraum

Der Kabelanschlußraum befindet sich im Schranktyp A rechts im Feld (Breite 200mm). Die Kabel werden mittels Kabelkanal zur ausgewählten Schrankebene geführt. Die zugehörenden vertikalen Schutzleiter- (PE), Neutralleiter- (N) Schienen sind getrennt von den Außenleitern im Bereich der Kabelführung im Kabelanschlußraum angeordnet und mit Anschlußmöglichkeiten für jedes einzelne Abgangskabel zu versehen. Im Schranktyp B befindet sich der Kabelanschlußraum unten. Sollten die Kabel von oben kommen, sind diese über die Rückseite des Feldes (abhängig von den Schrankherstellern) zu führen.
